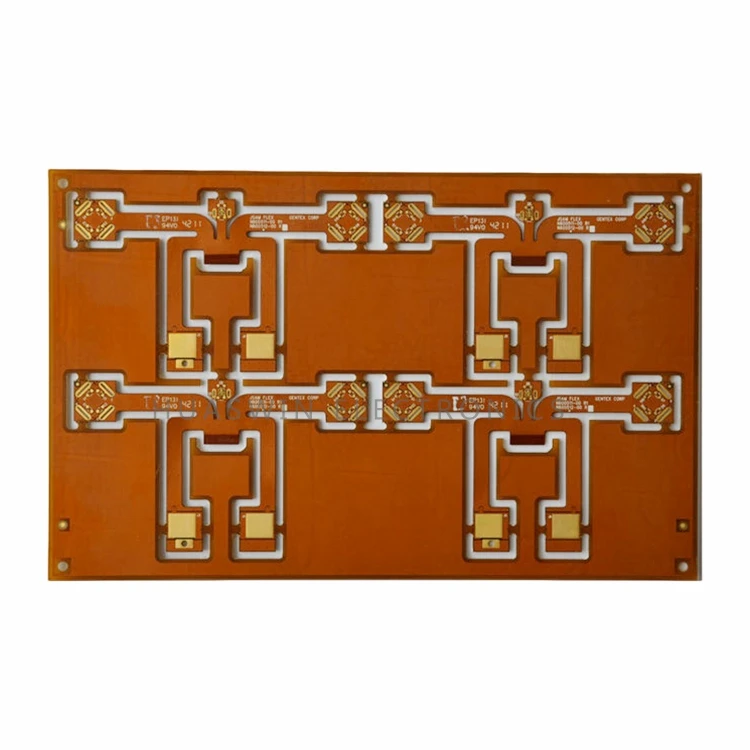

Sveigjanleg prentspjöld eru hönnuð fyrir rafeindavörur sem krefjast þéttrar uppbyggingar, léttrar hönnunar, sveigjanlegrar uppsetningar og áreiðanlegrar raftengingar milli mismunandi eininga. Í samanburði við hefðbundnar stífar PCB, geta sveigjanlegir hringrásir beygt, brotið saman og passað inn í takmörkuð rými, sem gerir þær tilvalnar fyrir nútíma rafeindatæki eins og nothæfar vörur, lækningatæki, bifreiðar rafeindatækni, myndavélareining, skynjara, rafhlöðupakka, skjáeiningar og fyrirferðarlítil rafeindatækni.
Fyrir marga viðskiptavini er stærsta áhyggjuefnið ekki aðeins hvort hægt sé að framleiða borðið heldur hvort það geti verið áreiðanlegt eftir beygingu, samsetningu og langtímanotkun.- Algengar sársaukapunktar eru brotin ummerki á beygjusvæðinu, óstöðug lóðun, rangt efnisval, léleg víddarnákvæmni, aflögun tengisvæðis og hár framleiðslukostnaður. Sveigjanlegar PCB lausnir okkar einbeita sér að þessum hagnýtu áhyggjum og hjálpa viðskiptavinum að halda jafnvægi á sveigjanleika, áreiðanleika, framleiðslugetu og kostnaði frá frumgerð til fjöldaframleiðslu.
Hvort verkefnið krefst einfalds einhliða-hliðaStjórn FPC, tvíhliða -sveigjanleg hringrás eða flóknari fjöllaga sveigjanleg hönnun, getum við veitt efnisráðleggingar, verkfræðilega endurskoðun, stífunarstuðning, gæðaskoðun og framleiðslustuðning í samræmi við lokaumsóknina.
Sveigjanleiki
Sveigjanleiki er kjarni kostur sveigjanlegra prentaðra hringrása. Það gerir rafrænum vörum kleift að draga úr innri raflögn, spara pláss, einfalda samsetningu og bæta byggingarfrelsi. Fyrir vörur með takmarkað innra pláss, svo sem tæki sem hægt er að nota, snjallsíma, myndavélareining og lækningaskynjara, geta sveigjanlegar hringrásir tengt mismunandi hagnýtar einingar án þess að nota fyrirferðarmikil víra eða tengi.
Hins vegar verður að hanna sveigjanleika á réttan hátt. Viðskiptavinir spyrja oft hversu mikið borðið geti beygt, hvort hægt sé að brjóta það saman við uppsetningu og hvort það geti staðið undir endurteknum hreyfingum. Svarið fer eftir efnisgerð, koparþykkt, hringrásarskipulagi, beygjuradíus,-stöfunarþykkt og hvort forritið er kyrrstætt eða kraftmikið. Sveigjanleg hringrás sem aðeins er notuð við uppsetningu hefur aðrar kröfur en sú sem notuð er við endurtekna beygju eða hreyfingu.
Verkfræðiskoðun okkar hjálpar viðskiptavinum að meta beygjusvæði fyrir framleiðslu. Með því að athuga snefilstefnu, koparþykkt, hlífðarhönnun og beygjuradíus hjálpum við til við að draga úr hættu á koparsprungum, opnum hringrásum og vélrænni álagsbilun.
Beygja áreiðanleiki
Beygjuáreiðanleiki er eitt mikilvægasta áhyggjuefnið fyrir sveigjanlega PCB viðskiptavini. Plata gæti litið vel út eftir framleiðslu, en ef beygjusvæðið er ekki hannað á réttan hátt getur það bilað við samsetningu eða eftir langa-notkun. Dæmigert vandamál eru brotin koparspor, sprungur á þekjulaginu, delamination, púðalyfting og óstöðug raftenging.
Fyrir betri sveigjuáreiðanleika ætti sveigjanlega svæðið að forðast óþarfa brautir, skörp sporhorn og skyndilegar þykktarbreytingar. Ummerki á beygjusvæðinu ættu að vera slétt og beygjuradíus ætti að passa við efnisbyggingu og kopargerð. Fyrir kraftmikla beygjunotkun verður efnisval enn mikilvægara vegna þess að endurtekin hreyfing setur stöðugt álag á koparlagið.
ÁreiðanlegurFlex Board PCBætti að vera hannað með bæði rafmagnsgetu og vélræna hreyfingu í huga. Við hjálpum viðskiptavinum að endurskoða beygjusvæði og mælum með hentugum mannvirkjum út frá því hvort varan þarfnast einnar-beygju, fastrar uppsetningar eða endurtekinnar sveigju meðan á notkun stendur.
Efnisval
Efnisval hefur bein áhrif á sveigjanleika, hitaþol, þykkt, merkjaafköst, lóðahæfni og kostnað. Margir viðskiptavinir eru ekki vissir um hvort þeir eigi að velja PI, PET, LCP, RA kopar, ED kopar eða sérstaka yfirbyggingu. Besti kosturinn fer eftir notkun vörunnar, vinnuumhverfi, beygjuþörf og fjárhagsáætlun.
|
Efni / Uppbygging |
Aðaleiginleiki |
Viðeigandi umsókn |
|
Pólýímíð PI |
Góð hitaþol og sveigjanleiki |
Nothæf tæki, rafeindatækni til lækninga, rafeindatækni fyrir bíla, skynjara |
|
PET |
Kostnaðar-hagkvæm fyrir einfaldar sveigjanlegar hringrásir |
Lág- rafeindavörur og einföld tengihönnun |
|
LCP |
Góð há-tíðniafköst og lítil rakaupptaka |
Loftnet, samskiptaeiningar,-hátíðniforrit |
|
RA Kopar |
Betri beygjuafköst |
Dynamic beygja, brjóta mannvirki, wearable vörur |
|
ED Kopar |
Kostnaðar-hagkvæm og hentugur fyrir kyrrstöðubeygju |
Föst uppsetning og lítil-hreyfing forrit |
|
PI Coverlay |
Verndar hringrásir og bætir sveigjanleika |
Sveigjanlegasta PCB hönnun |
|
Stífandi efni |
Bætir stuðningi við valin svæði |
Tengisvæði, lóðasvæði, uppsetningarsvæði íhluta |
Hentugasta efnið er ekki alltaf-hæsta kostnaðarefnið. Til dæmis getur verið að kyrrstæð uppsetningarvara þurfi ekki RA kopar, á meðan tæki sem hægt er að nota með endurtekinni beygju gæti þurft sveigjanlegri koparbyggingu. Við hjálpum viðskiptavinum að velja hagnýta efnislausn byggða á áreiðanleikakröfum og kostnaðarmarkmiðum.
Þunn og létt hönnun
Þunn og létt hönnun er önnur meginástæða þess að viðskiptavinir velja sveigjanlega prentplötur. Í nútíma rafeindatækni er vörustærð og þyngd mikilvæg. Sveigjanlegar hringrásir geta komið í stað hefðbundinna vírvirkja og dregið úr óþarfa tengjum, sem hjálpar vöruhönnuðum að búa til þynnri og þéttari mannvirki.
Fyrir færanleg tæki, rafeindatækni sem hægt er að nota og lækningaskynjara geta þynnri hringrásir aukið þægindi, dregið úr innri rýmisþrýstingi og stutt við skapandi vöruhönnun. Hins vegar þarf einnig vandlega stjórn til að gera borð þynnri. Ef uppbyggingin er of þunn fyrir forritið getur það haft áhrif á meðhöndlun, samsetningu eða langtíma-endingu. Ef það er of þykkt getur sveigjanleiki minnkað og beygjuálag aukist.
Við hjálpum viðskiptavinum að koma jafnvægi á þykkt, sveigjanleika, vélrænan styrk og framleiðni. Með því að fara yfir staflann-upp, yfirlag, koparþykkt og stífunarkröfur getum við mælt með uppbyggingu sem styður bæði vöruhönnun og framleiðslustöðugleika.
Stuðningsstuðningur
Þrátt fyrir að sveigjanlegir hringrásir séu hannaðar til að beygja sig þurfa sum svæði auka stuðning. Tengisvæði, lóðapúðar, gyllt fingursvæði og uppsetningarsvæði íhluta þurfa oft stífur til að bæta vélrænan styrk og samsetningarstöðugleika. Án réttrar stífunarhönnunar getur borðið afmyndast við samsetningu, sem veldur lélegri lóðun, veikum snertingu tengisins eða skemmdum á meðhöndlun.
Algengar stífunarvalkostir eru PI, FR4, ryðfrítt stál og ál. PI stífur eru þunnar og sveigjanlegar, FR4 stífur eru mikið notaðar fyrir tengi- og lóðunarsvæði, ryðfrítt stál veitir sterkan vélrænan stuðning og ál kemur til greina fyrir sérstakar byggingar- eða hitaupplýsingar.
Rétt hönnun á stífum getur bætt áreiðanleika vöru án þess að fórna sveigjanleika alls borðsins. Við getum hjálpað viðskiptavinum að velja stífunarefni, þykkt, staðsetningu og tengingaraðferð í samræmi við samsetningarferlið og endanlega vöruuppbyggingu.
Stöðugleiki samsetningar
Stöðugleiki samsetningar er lykilverkur vegna þess að sveigjanleg hringrás er þunn og mjúk. Við samsetningu SMT eða handvirka uppsetningu getur borðið færst til, afmyndað eða orðið erfitt að staðsetja það. Viðskiptavinir hafa oft áhyggjur af lóðunargöllum, rangfærslu tengis, púðaskemmdum eða lágri framleiðslu.
TheSveigjanlegt PCB samsetningarferlikrefst góðrar stjórnunar á spjaldahönnun, verkfærum, staðsetningu stífunnar, yfirborðsfrágangi, lóðagrímu eða hlífaropum og umbúðavörn. Ef þessar upplýsingar eru ekki meðhöndlaðar á réttan hátt, gæti jafnvel vel-hönnuð hringrás skapað vandamál við samsetningu.
Við styðjum -samsetningarvæna sveigjanlega PCB hönnun með því að skoða púðauppsetningu, stífunarsvæði, spjaldið, yfirborðsáferð og víddarþol. Þetta hjálpar viðskiptavinum að draga úr samsetningaráhættu og bæta framleiðslu skilvirkni.
Gæðaeftirlit
Gæðaeftirlit með sveigjanlegum hringrásum verður að ná yfir bæði raf- og vélrænni frammistöðu. Til viðbótar við prófun á opnum og skammhlaupi, krefjast sveigjanlegs PCBs athygli á jöfnun yfirlags, ástand líms, gæði beygjusvæðis, yfirborðsáferð, víddarnákvæmni og útlit.
Gæðaeftirlitsferlið okkar felur í sér efnisskoðun, hringrásarmynsturskoðun, kápuskoðun, koparþykktathugun, yfirborðsskoðun, rafmagnsprófun, loka sjónræn skoðun og umbúðavörn. Fyrir verkefni með sérstakar kröfur er hægt að raða viðbótarprófum eins og viðnámsprófun eða beygju-tengdri skoðun í samræmi við forskrift viðskiptavina.
Gott gæðaeftirlit hjálpar til við að draga úr falinni áhættu eins og koparsprungum, lélegri viðloðun, skammhlaupum, opnum hringrásum, mengun, oxun og aflögun. Fyrir viðskiptavini þýðir þetta betri samsetningarávöxtun, færri vörubilanir og stöðugri-afköst til langs tíma.
Frumgerð til fjöldaframleiðslu
Sveigjanleg PCB verkefni byrja venjulega með frumgerðaprófun vegna þess að viðskiptavinir þurfa að sannreyna vöruuppbyggingu, beygjuafköst, samsetningaraðferð og rafvirkni. Eftir að frumgerðin hefur verið samþykkt gæti verkefnið færst yfir í litlar-lotuprófanir, tilraunaframleiðslu og að lokum fjöldaframleiðslu.
Við styðjum viðskiptavini í gegnum hvert stig. Á frumgerðastigi hjálpum við að athuga framleiðslugetu og bera kennsl á hugsanlega hönnunaráhættu. Við litla-lotuframleiðslu hjálpum við til við að staðfesta vinnslustöðugleika og samsetningarhæfi. Við fjöldaframleiðslu leggjum við áherslu á samkvæmni lotu, gæðaeftirlit, afhendingu stöðugleika og kostnaðarhagkvæmni.
Hagræðing kostnaðar
Hagræðing kostnaðar er mikilvæg vegna þess að sveigjanleg PCB getur verið dýrari en venjuleg stíf PCB. Hins vegar ætti að draga úr kostnaði ekki að þýða að fórna áreiðanleika. Lélegt efnisval, óhentug kopargerð eða veik stífunarhönnun getur lækkað upphafsverð en aukið bilunarhættu, endurvinnslukostnað og vöruskil síðar.
Við hjálpum viðskiptavinum að hámarka kostnað með hagnýtum verkfræðilegum ábendingum, svo sem að velja rétta efnið fyrir raunverulega beygjuþörf, forðast óþarfa fjöllaga mannvirki, fínstilla spjaldið, velja viðeigandi koparþykkt og nota stífur aðeins þar sem þörf er á.
|
Kostnaðarþáttur |
Hagræðingarstefna |
|
Efnisval |
Passaðu PI, PET, LCP, RA kopar eða ED kopar við raunverulegar umsóknarþarfir |
|
Lag uppbygging |
Forðastu óþarfa flókið þegar einhliða- eða tvíhliða-hönnun er nóg |
|
Stífur hönnun |
Notaðu aðeins rétta stífu á nauðsynlegum svæðum |
|
Panelization |
Bæta efnisnýtingu og framleiðslu skilvirkni |
|
Yfirborðsfrágangur |
Veldu áferð sem jafnvægi lóðahæfileika, geymsluþol og fjárhagsáætlun |
|
Umburðarlyndiskröfur |
Forðastu of-þung vikmörk nema forritið krefjist þess |
Algengar spurningar
Q1: Til hvers er sveigjanlegt prentað hringrás notað?
Sveigjanlegt prentað hringrásarborð er notað í rafrænum vörum sem krefjast léttrar uppbyggingar, þétts rúms og sveigjanlegrar tengingar milli mismunandi eininga. Það er almennt notað í klæðanlegum tækjum, lækningatækjum, rafeindatækni í bifreiðum, myndavélareiningum, skynjurum, rafhlöðupökkum, skjáeiningum og rafeindatækni fyrir neytendur.
Spurning 2: Hvernig vel ég rétta efnið fyrir sveigjanlegt PCB?
Rétt efni fer eftir notkun, beygjuþörf, vinnuhitastigi, merkjaafköstum og fjárhagsáætlun. PI er almennt notað fyrir áreiðanlegar sveigjanlegar hringrásir, PET er hentugur fyrir kostnaðar-viðkvæma einfalda hönnun, LCP hentar fyrir há-tíðniforrit, RA kopar er betra fyrir kraftmikla beygju og ED kopar hentar fyrir truflanir beygja.
Spurning 3: Hver er munurinn á kyrrstöðubeygju og kraftmikilli beygju?
Stöðug beygja þýðir að sveigjanlegt PCB er beygt við uppsetningu og er síðan að mestu fast. Dynamic beygja þýðir að borðið mun beygjast ítrekað við notkun vörunnar. Kraftmikil beygjuforrit krefjast venjulega vandlegra efnisvals, viðeigandi beygjuradíus og bjartsýni hringrásarskipulags.
Q4: Af hverju er beygjuradíus mikilvægur fyrir sveigjanlega PCB?
Beygjuradíus hefur bein áhrif á beygjuáreiðanleika. Ef beygjuradíusinn er of lítill getur það valdið koparsprungum, hjúpskemmdum, aflagi eða opnum hringrásum. Réttur beygjuradíus hjálpar til við að bæta-langtíma áreiðanleika og dregur úr vélrænni álagi á beygjusvæðinu.
Q5: Þurfa sveigjanleg PCB stífur?
Ekki þarf öll sveigjanleg PCB stífur, en stífur eru oft notaðar á tengisvæðum, lóðasvæðum, gylltum fingursvæðum og uppsetningarsvæðum íhluta. Réttur stífunarstuðningur bætir samsetningarstöðugleika og kemur í veg fyrir aflögun, púðaskemmdir eða lélegt samband við tengi.
Q6: Getur þú stutt frumgerð og fjöldaframleiðslu?
Já. Við styðjum sveigjanlega PCB frumgerð, smærri-lotuprófanir, tilraunaframleiðslu og fjöldaframleiðslu. Frumgerðaframleiðsla hjálpar viðskiptavinum að sannreyna uppbyggingu, beygjuafköst og rafvirkni áður en farið er yfir í magnframleiðslu.
Q7: Hvernig tryggir þú sveigjanleg PCB gæði?
Gæðaeftirlit felur í sér efnisskoðun, hringrásarmynsturskoðun, skoðun á jöfnun á yfirlagi, eftirlit með koparþykkt, skoðun á yfirborðsáferð, rafmagnsprófun, loka sjónræn skoðun og umbúðavörn. Fyrir sérstök verkefni er einnig hægt að skipuleggja viðnámsprófun eða beygju-tengda skoðun.
