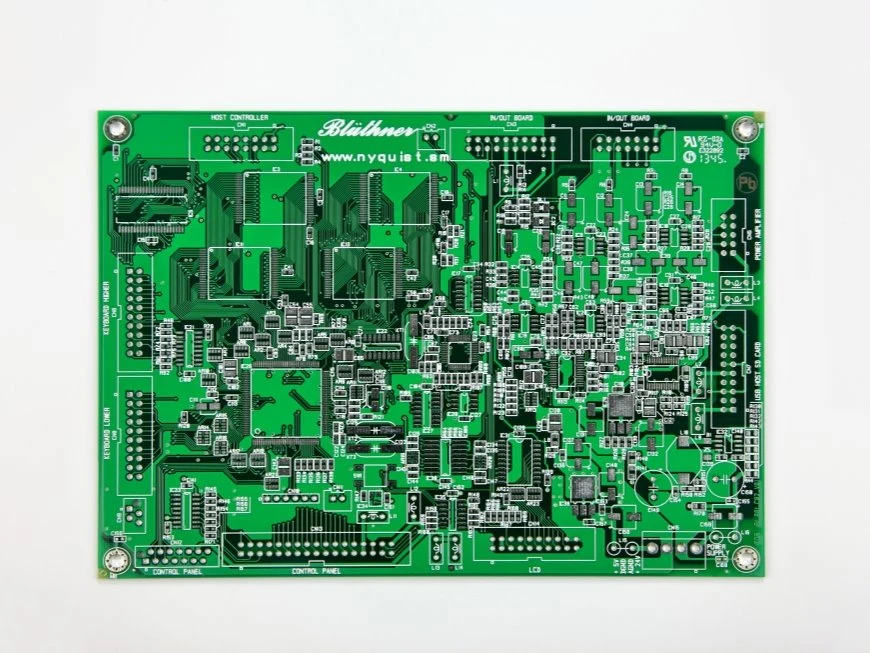

Industrial Control Rigid Circuit Board er hannað fyrir iðnaðar sjálfvirkni, PLC stýringar, servó drif, inverter, aflgjafa, skynjara, vélfærafræði og önnur stjórnkerfi. Það býður upp á sterkan vélrænan styrk, stöðugan rafafköst og framúrskarandi áreiðanleika fyrir erfiðar iðnaðarumhverfi eins og háan hita, raka, titring, rafsegultruflanir og langtíma samfellda notkun.

Við bjóðum upp á sérsniðnar einhliða-hliða, tvíhliða- og fjöllaga stífar PCB lausnir með valkostum eins og FR4, háum-Tg FR4, þungum kopar, viðnámsstýringu og ýmsum yfirborðsáferð. Með ströngu efnisvali, ferlistýringu og gæðaeftirliti hjálpa plöturnar okkar að bæta stöðugleika búnaðar, draga úr bilunaráhættu og styðja áreiðanlega frammistöðu frá frumgerð til fjöldaframleiðslu.

Stöðugleiki og áreiðanleiki

Stöðugleiki og áreiðanleiki eru mikilvægustu kröfurnar fyrir iðnaðarstýrikerfistöflur. Í mörgum iðnaðarforritum gæti búnaður þurft að keyra 24 tíma á dag, 7 daga vikunnar. Sérhver óvænt hringrásarbilun getur leitt til stöðvunar á vélinni, framleiðslutaps, viðhaldskostnaðar eða jafnvel öryggisáhættu. Þess vegna verður hvert stíft PCB í iðnaðarstýringu að vera byggt með endingargóðum efnum, nákvæmum framleiðsluferlum og ströngu gæðaeftirliti.

Spjöldin okkar eru hönnuð til að standast langtíma-notkun við erfiðar vinnuaðstæður. Við styðjum há-Tg FR4 efni, þunga koparbyggingu, fjöllaga-stafla, styrktan vélrænan styrk og stöðugan árangur lóðagrímu. Þessir eiginleikar hjálpa til við að bæta hitaþol, vélræna endingu og heildarstöðugleika borðsins.

Fyrir forrit sem fela í sér titring, hita og endurtekna rafmagnshjólreiðar, leggjum við áherslu á koparþykkt, holuveggja gæði, styrk lagskipts og lóðahæfileika. Góð húðunargæði og stöðug kopardreifing hjálpa til við að koma í veg fyrir opnar hringrásir, lélega leiðni og langtímaáreiðanleikavandamál. Hægt er að skoða hverja framleiðslulotu með sjónrænni skoðun, AOI, rafmagnsprófun og öðrum gæðaeftirlitsaðferðum til að tryggja að fullunnar plötur uppfylli kröfur viðskiptavina.

Sem áreiðanleg lausn fyrir iðnaðar sjálfvirknibúnað, okkarIðnaðar sjálfvirkni Stíf PCBer hentugur fyrir stjórnkerfi sem krefjast stöðugrar merkjasendingar, endingargóðrar uppbyggingu og stöðugrar frammistöðu í stöðugu framleiðsluumhverfi.

Rafmagnsafköst og-trufluvörn

Iðnaðarstýringarkerfi virka oft í umhverfi með sterkum rafsegultruflunum, miklu straumálagi, skipta aflgjafa, mótora, liða og breytilega tíðni drif. Þessar aðstæður geta auðveldlega haft áhrif á merki heilleika og hringrásarstöðugleika ef PCB er ekki rétt hannað eða framleitt.

Til að bæta rafafköst getum við stutt viðnámsstýringu, bjartsýni-hönnun, stýrða koparþykkt, rétta jarðtengingarhönnun og stöðugan einangrunarafköst. Fyrir háhraðamerki eða viðkvæmar stýrirásir geta stýrð viðnám og sanngjarnt lagskipan hjálpað til við að draga úr endurkasti merkja, þverræðu og sendingartapi.

Geta gegn-truflunum er einnig mikilvæg fyrir rafeindavörur í iðnaði. Hágæða stíf hringrásarborð getur bætt EMI viðnám með réttu koparskipulagi, jarðplanshönnun, hlífðaruppbyggingu og efnisvali. Fyrir aflstýringarforrit eru nægileg skriðfjarlægð, úthreinsun, koparbreidd og hitauppstreymi einnig mikilvæg til að tryggja örugga og stöðuga notkun.

OkkarIndustrial Electronics Stíf PCBlausnir eru þróaðar fyrir rafeindatæki sem notuð eru í iðnaðarumhverfi þar sem þörf er á sterkri rafafköstum, stöðugri straumflutningsgetu og-trufluvörn.

Tæknilýsing

Við bjóðum upp á breitt úrval af tæknilegri getu til að mæta mismunandi iðnaðarstýringarkröfum. Forskriftir geta verið sérsniðnar í samræmi við teikningar viðskiptavina, Gerber skrár, vöruumhverfi og umsóknarkröfur.

Atriði	Hæfni
Vörutegund	Industrial Control Stíf hringrás borð
Stjórnarskipan	Einhliða-hliða, tvíhliða-hliða, fjöllaga stíf PCB
Lagafjöldi	1–32 lög, sérsniðin
Grunnefni	FR4, High-Tg FR4, álgrunnur, önnur efni sé þess óskað
Þykkt borðs	0,4 mm–3,2 mm eða sérsniðin
Koparþykkt	1 oz, 2 oz, 3 oz, 4 oz, 6 oz eða sérsniðin
Yfirborðsfrágangur	HASL, blý-frítt HASL, ENIG, OSP, Immersion Silver
Lágmarkslínubreidd/bil	Byggt á hönnunar- og framleiðslukröfum
Tegund gats	Í gegnum gat, blindt gegnum, grafið gegnum, húðað gegnum gat
Lóðmálmur Mask Litur	Grænt, svart, blátt, rautt, hvítt eða sérsniðið
Silkiprentun	Hvítt, svart eða sérsniðið
Prófanir	AOI, rafmagnspróf, fljúgandi nemapróf, viðnámspróf
Gæðastaðall	IPC staðall eða-sértækar kröfur viðskiptavina
Framleiðslutegund	Frumgerð, lítil lota, fjöldaframleiðsla

Fyrir iðnaðareftirlitsvörur mælum við með því að velja efni og forskriftir byggðar á raunverulegum vinnuskilyrðum. Til dæmis gæti umhverfið með háan-hita krafist há-Tg efni, en há-straumforrit gætu þurft mikinn kopar. Ef varan felur í sér merkjasendingu gæti viðnámsstýring og fjöllaga staflað-hönnun verið nauðsynleg.

Sérhæfingargeta

Sérhvert iðnaðareftirlitsverkefni hefur mismunandi kröfur. Sumir viðskiptavinir þurfa þétt hringrásartöflur fyrir stjórneiningar, á meðan aðrir þurfa þung kopar PCB fyrir aflstýringarkerfi. Sum forrit leggja áherslu á stöðugleika merkja, á meðan önnur krefjast mikillar hitaleiðni, háspennuþols eða langrar endingartíma vöru.

Við bjóðum upp á sérsniðna stífa PCB framleiðsluþjónustu í samræmi við hönnunarskrár viðskiptavinarins og umsóknarþarfir. Verkfræðiteymi okkar getur stutt DFM endurskoðun fyrir framleiðslu til að hjálpa til við að bera kennsl á hugsanlega framleiðsluáhættu, svo sem ófullnægjandi bil, óeðlilegt koparjafnvægi, borunartakmarkanir, vandamál með brúarbrúar með lóðmálmgrímu eða vandamál við plötugerð.

Sérstillingarmöguleikar fela í sér borðstærð, lagafjölda, efnisgerð, koparþykkt, yfirborðsáferð, lit á lóðmálmgrímu, silkiskjá, viðnámsstýringu, holuuppbyggingu, sérstakri-uppbyggingarhönnun og pökkunaraðferð. Fyrir viðskiptavini sem þurfa samsetningarþjónustu er einnig hægt að veita PCB samsetningarstuðning í samræmi við kröfur verkefnisins.

Industrial Control Hard PCB okkar hentar viðskiptavinum sem þurfa sterka, endingargóða og sérsniðna stífa hringrás fyrir iðnaðarstýringarbúnað, sérstaklega þegar vélrænni styrkur og langtímaáreiðanleiki eru lykilatriði.

Umsóknarsviðsmyndir

Stíf hringrásarplötur fyrir iðnaðarstýringu eru mikið notaðar í mörgum iðnaðarkerfum og rafeindastýringartækjum. Stöðug uppbygging þeirra, áreiðanleg rafframmistaða og sérhannaðar forskriftir gera þau hentug fyrir mismunandi gerðir af iðnaðarvörum.

Algeng umsóknarsvæði eru:

PLC stýringar

PLC kerfi krefjast stöðugrar merkjavinnslu, áreiðanlegrar inntaks/úttaksstýringar og sterkrar-truflunargetu. Stíf hringrásarspjöld sem notuð eru í PLC stýringar verða að styðja við stöðuga notkun og nákvæm stjórnmerki.

Mótordrif og servókerfi

Mótordrifkerfi fela oft í sér mikinn straum, hitamyndun og rafhljóð. PCB verður að hafa góða straumflutningsgetu, hitastjórnun og einangrunarafköst.

Iðnaðaraflgjafar

Aflgjafatöflur þurfa stöðuga koparþykkt, öruggt bil og áreiðanlega lóðahæfni. Fyrir há-aflnotkun gæti þurft þungt kopar og há-hitaefni.

Sjálfvirknibúnaður

Sjálfvirkar framleiðslulínur eru háðar stöðugum stjórnkerfum. Áreiðanlegt stíft PCB hjálpar til við að draga úr bilun í búnaði og bæta framleiðslu skilvirkni.

Vélfærafræði og hreyfistýring

Vélfærastýringarkerfi krefjast nákvæmrar merkjasendingar, þéttrar borðhönnunar og sterkrar viðnáms gegn titringi og rafmagnstruflunum.

Iðnaðarskynjarar og eftirlitstæki

Skynjarar og eftirlitstæki þurfa stöðuga merkjaöflun og vinnslu. Góð PCB gæði hjálpa til við að bæta mælingarnákvæmni og draga úr merki hávaða.

CNC vélar og iðnaðarplötur

Stjórnborð sem notuð eru í CNC búnaði og HMI spjöldum verða að veita stöðug samskipti, langan endingartíma og stöðugan árangur við krefjandi iðnaðaraðstæður.

Hægt er að sérsníða stíf prentað hringrásarborð iðnaðarstýringar fyrir þessi forrit, sem hjálpar viðskiptavinum að byggja upp áreiðanleg rafeindastýrikerfi fyrir sjálfvirkni í iðnaði, aflstýringu, skynjun, samskipti og vélarekstur.

Af hverju að velja stífu hringrásarplöturnar okkar fyrir iðnaðarstýringu?

Að velja réttan PCB framleiðanda er mikilvægt fyrir iðnaðarstýringarvörur. Áreiðanlegur birgir ætti ekki aðeins að framleiða plötur samkvæmt teikningum, heldur einnig að skilja kröfur um iðnaðarnotkun, gæðaáhættu og langtíma-afkastaþörf.

Við bjóðum upp á:

Stíf PCB framleiðsla fyrir iðnaðarstýringarforrit
Stuðningur við frumgerð, litla lotu og fjöldaframleiðslu
Hár-Tg, þungur kopar og fjöllaga PCB valkostir
DFM endurskoðun fyrir framleiðslu
Stöðugt ferlieftirlit og gæðaeftirlit
Valkostir fyrir sérsniðið efni, þykkt, kopar og yfirborðsfrágang
Verkfræðiaðstoð við rafeindaverkefni í iðnaði
Áreiðanlegar umbúðir og afhending í samræmi við þarfir viðskiptavina

Með framleiðslugetu okkar og gæðaeftirlitskerfi hjálpum við viðskiptavinum að draga úr þróunaráhættu, bæta áreiðanleika vöru og ná stöðugu framboði fyrir iðnaðareftirlitsverkefni.

Algengar spurningar

Sp.: 1. Hvað er stíft hringrásarborð fyrir iðnaðarstýringu?

A: Stíft hringrásarborð fyrir iðnaðarstýringu er stíft PCB sem notað er í iðnaðarstýringarkerfi, sjálfvirknibúnað, aflstýringartæki, PLC, mótordrif, skynjara og aðrar rafeindavörur í iðnaði. Það veitir vélrænan stuðning og rafmagnstengingu fyrir íhluti en viðheldur stöðugri frammistöðu í erfiðu umhverfi.

Sp.: 2. Hvaða efni eru almennt notuð fyrir iðnaðarstýringu stíf PCB?

Sv: Algeng efni eru FR4, há-Tg FR4, undirlag úr áli og önnur sérhæfð efni eftir notkun. Há-Tg efni eru oft notuð í umhverfi með háan-hita, á meðan þung koparbygging hentar fyrir há-straumnotkun.

Sp.: 3. Er hægt að aðlaga borðið í samræmi við verkefnið mitt?

A: Já. Við getum sérsniðið lagafjölda, plötuþykkt, koparþykkt, efni, yfirborðsáferð, lit á lóðmálmgrímu,-stafla, viðnámsstýringu og aðrar upplýsingar í samræmi við Gerber skrárnar þínar og tæknilegar kröfur.

Sp.: 4. Hvaða skrár eru nauðsynlegar fyrir tilvitnun?

A: Venjulega þarf Gerber skrár, borskrár, plötuforskriftir, efniskröfur, koparþykkt, yfirborðsáferð, magn og allar sérstakar kröfur. Ef samsetningar er krafist gæti líka verið þörf á uppskrift og velja-og-setja skrám.

Sp.: 5. Hvernig tryggir þú PCB áreiðanleika?

A: Áreiðanleiki er tryggður með efnisvali, ferlistýringu, skoðun og prófun. Algeng gæðaeftirlitsskref fela í sér skoðun á komandi efni, AOI, rafmagnsprófun, flugprófun, sjónræn skoðun og endanleg gæðaskoðun fyrir sendingu.

Sp.: 6. Styður þú þung kopar PCB fyrir iðnaðarstýringarvörur?

A: Já. Hægt er að útvega þunga koparvalkosti fyrir-strauma iðnaðarnotkun eins og aflstýriborð, mótordrif, invertera og iðnaðaraflgjafa.

Sp.: 7. Hvaða yfirborðsáferð er fáanleg?

Sv: Algeng yfirborðsáferð er meðal annars HASL, blý-frítt HASL, ENIG, OSP og Immersion Silver. Besti kosturinn fer eftir lóðunarkröfum, gerð íhluta, geymslutíma og notkunarumhverfi.

Sp.: 8. Getur þú veitt DFM endurskoðun fyrir framleiðslu?

A: Já. Við getum skoðað hönnunarskrár fyrir framleiðslu til að hjálpa til við að bera kennsl á mögulega framleiðsluáhættu og koma með tillögur um betri framleiðslugetu, gæði og kostnaðareftirlit.

maq per Qat: iðnaðar stjórn stíf PCB, Kína iðnaðar stjórn stíf PCB framleiðendur, birgja, verksmiðju
