Iðnaðarstýringarkerfi virka venjulega í krefjandi umhverfi. Hægt er að setja kaplar inni í stjórnskápum, tengja við PLC einingar, beina milli skynjara og stýringa, eða nota í sjálfvirkar vélar, framleiðslulínur, vélfærakerfi og mótorstýringarbúnað. Þessi forrit fela oft í sér titring, rafhljóð, endurteknar hreyfingar, hitabreytingar, olíu, ryk og langan vinnutíma.

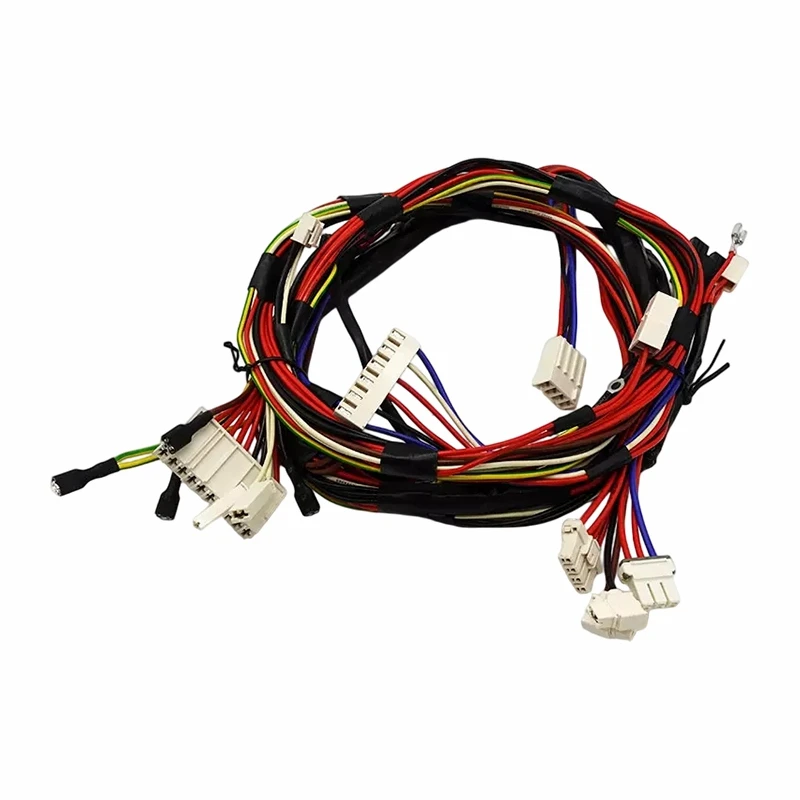

OkkarPLC stýrisnúrusamsetningþjónustan er hönnuð fyrir viðskiptavini sem þurfa stöðugar kapaltengingar fyrir forritanlegar rökstýringar, I/O einingar, skynjara, stýrisbúnað, liða, aflgjafa og iðnaðarsamskiptatæki. Í þessum verkefnum er viðskiptavinum yfirleitt sama um meira en grunnleiðni. Þeir vilja vita hvort tengið passi við búnaðinn, hvort pinoutið sé rétt, hvort kapallinn þolir truflun, hvort jakkinn sé endingargóður, hvort vírmerkin séu skýr og hvort hver kapall hafi verið prófuð fyrir sendingu.
Bilanir í iðnaðarstrengjum geta valdið alvarlegum vandamálum. Laust tengi gæti stöðvað samskipti vélarinnar. Rangt pinout getur skemmt stjórneiningu. Léleg hlífðarvörn getur valdið óstöðugum skynjaramerkjum. Snúra með veika togafléttingu getur brotnað eftir endurtekna hreyfingu. Af þessum sökum ætti iðnaðar snúrusamsetning að einbeita sér að áreiðanlegri tengingu, heilleika merkja, vélrænni endingu og gæðaeftirliti.
Draga úr áhættu vegna raflagna, tengis og merkja
Einn stærsti sársauki fyrir iðnaðarviðskiptavini er röng raflögn. Stýrikerfi innihalda oft mörg merki, skautanna og tækjaviðmót. Ef snúrur er rangt tengdur getur verið að vélin fari ekki í gang, PLC getur fengið rangt inntak, úttak getur bilað eða skynjari sent óstöðug gögn. Pinout sannprófun og skýr merking hjálpa til við að draga úr þessari áhættu.
Áreiðanleiki tengisins er einnig mikilvægur. Iðnaðarstýringarkaplar kunna að nota M8, M12, hringlaga tengi, D-undirtengi, tengitengi, flugtengi, RJ45 tengi eða sérsniðin tengi. Ef tengið passar ekki við tækið eða ef tengitengingin er veik getur búnaðurinn sýnt bilanir með hléum. Passa tengi, lásbyggingu, klemmu endaloka, gæði lóða og álagslosun ætti að vera vandlega stjórnað.
Stöðugleiki merkja er annað lykilatriði. Iðnaðarumhverfi innihalda oft mótora, drif, liða, aflgjafa og samskiptatæki sem geta myndað rafhljóð. Hlífðar snúrur, snúin pör, rétt jarðtenging og viðeigandi kapaluppbygging geta hjálpað til við að draga úr EMI truflunum og bæta merkjasendingu. Þetta er sérstaklega mikilvægt fyrir skynjara, PLC I/O, RS485, CAN, Ethernet, kóðaramerki og aðrar stjórn- eða gagnatengingar.
|
Verkefnasvæði |
Verkjapunktur viðskiptavina |
Fókus á samsetningu |
|
Samsvörun tengis |
Rangt tengi gæti stöðvað uppsetningu |
Staðfestu gerð tengis, læsingaraðferð og passun |
|
Pinout nákvæmni |
Röng raflögn geta valdið bilunum í vélinni |
Staðfestu vírröð og hringrásarúthlutun |
|
Merkjasending |
EMI getur haft áhrif á skynjara eða samskipti |
Notaðu hlífðarvörn, snúið par eða viðeigandi kapalbyggingu |
|
Vírmerking |
Viðhald getur verið erfitt án skýrra merkja |
Bættu við merkimiðum, kapalmerkjum eða prentuðum vírnúmerum |
|
Ending snúru |
Hreyfing eða titringur getur skemmt kapalinn |
Veldu endingargóðan jakka og álagshönnun |
|
Raflögn á stjórnborði |
Þéttar raflögn geta valdið ruglingi |
Skipuleggðu snúrur eftir virkni og staðsetningu flugstöðvar |
|
Samræmi í lotu |
Endurteknar pantanir geta verið frábrugðnar samþykktum sýnum |
Halda teikningum, prófunargögnum og framleiðslustöðlum |
Áreiðanlegt samsetningarferli fyrir iðnaðarstýrikapal ætti að hjálpa viðskiptavinum að forðast uppsetningarbilun, draga úr bilanaleitartíma og bæta stöðugleika í rekstri búnaðar.
Sérsniðin hönnun og efnisval
Flest iðnaðar kapalverkefni þurfa aðlögun. Mismunandi vélar og stýrikerfi gætu þurft mismunandi snúrulengd, vírmæla, tengigerðir, hlífðarmannvirki, jakkaefni, pinna, merkimiða og pökkunaraðferðir. Venjulegur kapall passar hugsanlega ekki við skipulag búnaðarins eða merkjakröfur.
Fyrir stjórnskápaverkefni eru kapalleiðing og auðkenning sérstaklega mikilvæg. Kaplar geta tengt PLC einingar, tengiblokkir, aflgjafa, liða, rofa, HMI spjöld, skynjara og vettvangstæki. Ef merkingar eru óljósar eða kapallengd hentar ekki verður uppsetning og viðhald erfiðara.
OkkarStjórnborðssnúrusamsetningstuðningur hjálpar viðskiptavinum að skipuleggja raflögn innri skápa og ytri búnaðartengingar. Hægt er að aðlaga snúrulengd, tengistefnu, staðsetningar merkimiða, litur vír, gerð tengibúnaðar og leiðaraðferð í samræmi við útlit spjaldsins eða teikningar viðskiptavina. Skýr kapalauðkenning hjálpar tæknimönnum að setja upp, skoða og viðhalda kerfinu á skilvirkari hátt.
Efni og verndarvalkostir
Iðnaðarumhverfi krefst sterkari kapalefna en venjuleg rafeindatækniforrit. Það fer eftir rekstrarumhverfinu, viðskiptavinir gætu þurft PVC, PUR, TPU, TPE, olíu-þolinn jakka, slitþolinn-snúru, sveigjanlegan snúru, drag-keðjusnúru, varða snúru eða vatnshelda tengibúnað.
Fyrir fasta raflagnir stjórnskápa getur sveigjanleiki og skýr merking verið aðalforgangsatriði. Fyrir flutning á búnaði verða beygjuþol og álagsléttir mikilvægari. Fyrir skynjara eða útibúnað gæti þurft vatnsheld tengi og hlífðarhulslur. Fyrir mótor- eða drifumhverfi getur hlífin og EMI-vörn verið mikilvæg.
Hentug kapalhönnun ætti að koma á jafnvægi milli sveigjanleika, endingar, merkjastöðugleika, uppsetningarrýmis og kostnaðar. Notkun röngs jakkaefnis eða kapaluppbyggingar getur leitt til sprungna, óstöðugleika merkja, skemmda á einangrun eða tíðrar endurnýjunar.
Bæta prófunaröryggi og framleiðslustöðugleika
Iðnaðarviðskiptavinir vilja venjulega kapalsamstæður sem eru tilbúnar til uppsetningar og áreiðanlegar í notkun. Sjónræn skoðun ein og sér er ekki nóg vegna þess að mörg kapalvandamál eru falin inni í tenginu eða kapalbyggingunni. Snúra gæti litið rétt út en er samt með opna hringrás, skammhlaup, rangt pinout, léleg hlífðartenging, veik krampa í klemmu eða einangrunarvandamál.
Prófun ætti að skipuleggja í samræmi við umsóknina. Grunnsnúrusamstæður gætu þurft samfellu, skammhlaup, opna hringrás og tékkanir á pinout. Merkjakaplar gætu þurft að athuga samfellu hlífðar. Rafmagns- eða hærri-spennukaplar gætu þurft einangrunarviðnám eða hipotprófun þegar þess er krafist. Kaplar sem notaðir eru til að flytja búnað gætu þurft að beygja eða sveigja próf eftir þörfum viðskiptavina.
|
Prófunar-/skoðunarhlutur |
Tilgangur |
Hagur viðskiptavina |
|
Samfellupróf |
Staðfestir að hver hringrás sé rétt tengd |
Dregur úr hættu á snúru sem ekki-virkar |
|
Stutt/opið hringrásarpróf |
Finnur bilaðar eða óæskilegar tengingar |
Hjálpar til við að forðast rafmagnsbilun |
|
Pinout staðfesting |
Staðfestir raflagnarröð tengis |
Dregur úr hættu á röngum tengingum |
|
Einangrunarþolspróf |
Athugar einangrun |
Styður rafmagns áreiðanleika |
|
Hipot próf |
Athuganir á raforkuþoli ef þörf krefur |
Dregur úr hættu á háspennubilun.- |
|
Hlífðarathugun |
Staðfestir samfellu skjaldarins ef þörf krefur |
Hjálpar til við að draga úr merkjatruflunum |
|
Pull Force Test |
Kannar styrk tengis eða tengis |
Bætir vélrænan áreiðanleika |
|
Beygja / beygja próf |
Metur endingu ef þörf krefur |
Dregur úr hættu á kapalbrotum |
|
Athugun á passa við tengi |
Staðfestir pörun og læsingu |
Bætir samhæfni búnaðar |
|
Loka sjónræn skoðun |
Athugar jakka, merkimiða, tengi og útlit |
Bætir samkvæmni við afhendingu |
OkkarRaflagnir fyrir sjálfvirknistýringuþjónustan hentar fyrir frumgerðaprófun, litla-lotuframleiðslu og endurteknar pantanir til lengri-tíma. Á sýnishorninu geta viðskiptavinir staðfest tengipassa, snúruleið, pinout, merkimiðastöðu, merkjaafköst og vélrænni uppbyggingu. Eftir samþykki er hægt að halda framleiðsluskrám til að halda framtíðarlotum í samræmi.
Umsóknarsvæði
Hægt er að nota iðnaðarstýrikapalsamstæður í PLC kerfi, stjórnskápum, sjálfvirknivélum, iðnaðarskynjara, vélfærabúnaði, mótorstýringarkerfum, færiböndum, aflstýringareiningum, prófunartækjum, vélaverkfærum, samskiptaviðmótum og iðnaðareftirlitstækjum.
Mismunandi umsóknir hafa mismunandi forgangsröðun. PLC kerfi krefjast nákvæms pinout og stöðugrar I/O tengingar. Stjórnborð þurfa skýra merkimiða og skipulagða raflögn. Skynjarakerfi þurfa stöðuga merkjasendingu og vörn þegar þörf krefur. Mótorstýrikerfi þurfa endingargóðar snúrur og örugg tengi. Vélfærabúnaður eða hreyfanlegur búnaður gæti þurft sveigjanlegan kapalbúnað og álagsléttingu. Iðnaðartæki gætu krafist stöðugra merkjagæða og stöðugra prófunarskráa.
Góð kapalsamsetningarlausn ætti að passa við raunverulegt vinnuumhverfi í stað þess að nota sömu kapalhönnun fyrir hvert verkefni.
Frumgerð til lotuframleiðslu
Mörg iðnaðar kapalverkefni byrja með sýnum. Á þessu stigi athuga viðskiptavinir venjulega lengd snúru, gerð tengis, pinout, merkimiðasnið, hlífðarbyggingu, jakkaefni og uppsetningarleið. Ef snúran er of stutt, tengistefnan er röng eða staðsetning merkimiða er óþægileg, er hægt að gera breytingar fyrir framleiðslulotu.
Eftir að sýni hefur verið samþykkt verður samræmi mikilvægt. Kapalforskriftir, tengilíkön, pinout teikningar, hlífðaraðferðir, jakkaefni, kröfur um merkimiða, prófunarstaðla og pökkunaraðferðir ættu að vera skýrar skjalfestar. Þetta hjálpar endurteknum pöntunum að passa við samþykkt sýnishorn og dregur úr endurteknum samskiptum.
Fyrir framleiðendur iðnaðarbúnaðar þýðir stöðug lotuframleiðsla færri uppsetningarvandamál, minni hættu á niðritíma og betri-langtíma verkefnastjórnun.
Gæðaeftirlit og lokaafhending
Gæðaeftirlit ætti að ná yfir allt framleiðsluferlið, þar með talið efnisskoðun, vírklippingu, afhöndlun, krumpur, lóðun, tengisamsetningu, hlífðarundirbúning, merkingu, álagslosun, rafmagnsprófun, sjónræn skoðun og pökkun.
Lokaumbúðir ættu að vernda tengi, tengi, kapalhúfur, merkimiða og mótaða hluta meðan á flutningi stendur. Fyrir snúrur með mörgum pinnum eða sérstökum tengjum geta hlífðarhettur, merkimiðar eða einstakar umbúðir hjálpað viðskiptavinum að stjórna uppsetningu og komandi skoðun á auðveldari hátt.
Lokamarkmiðið er að afhenda kapalsamstæður sem eru rafmagnsréttar, vélræna áreiðanlegar, greinilega auðkenndar og hentugar fyrir iðnaðarstýringar.
Algengar spurningar
Q1: Hvaða upplýsingar eru nauðsynlegar fyrir tilvitnun?
Viðskiptavinir þurfa venjulega að leggja fram teikningar, sýnishorn, lengd kapal, gerð tengis, pinout, vírmæli, jakkaefni, hlífðarkröfur, merkiþörf, magn, prófunarstaðal og umbúðakröfur. Ef snúran er notuð í hreyfanlegu, olíukenndu, háu-hita- eða-trufluumhverfi ætti einnig að veita þessar upplýsingar.
Spurning 2: Er hægt að aðlaga iðnaðarstýringarsnúrur?
Já. Hægt er að aðlaga kapallengd, tengimódel, pinout, hlífðarvörn, vírmæli, jakkaefni, merkimiða, togafléttingu, hlífðarhylki, umbúðir og prófunarkröfur í samræmi við teikningar, sýnishorn eða kröfur um búnað.
Spurning 3: Af hverju er hlífðarvörn mikilvæg fyrir iðnaðarstýrikapla?
Hlífðarvörn hjálpar til við að draga úr rafsegultruflunum og merki hávaða. Það er gagnlegt fyrir skynjara, PLC I/O, RS485, CAN, Ethernet, kóðara merki, samskiptaeiningar, mótorstýringarkerfi og önnur iðnaðar sjálfvirkni forrit.
Q4: Hvaða efni í kapaljakka eru almennt notuð?
Algengar valkostir eru PVC, PUR, TPU og TPE. Endanlegt efni ætti að velja í samræmi við sveigjanleika, olíuþol, slitþol, hitastig, tíðni hreyfingar og uppsetningarumhverfi.
Q5: Hvaða prófanir eru venjulega gerðar fyrir sendingu?
Algengar prófanir eru samfelluprófun, skammhlaupsprófun/opinn hringrásarprófun, sannprófun á pinout, einangrunarviðnámsprófun, hipotprófun ef þörf krefur, hlífðarathugun ef þörf krefur, togkraftsprófun, athugun á passa tengi, beygju- eða sveigjupróf ef þörf krefur og loka sjónræn skoðun.
Q6: Geta sýni farið í lotuframleiðslu?
Já. Eftir að sýnishornið hefur verið samþykkt er hægt að skrá kapalforskriftir, tengilíkön, pinout, hlífðaruppbyggingu, jakkaefni, merkimiða, prófunarstaðla og pökkunaraðferðir fyrir stöðuga lotuframleiðslu.
